一、工作原理

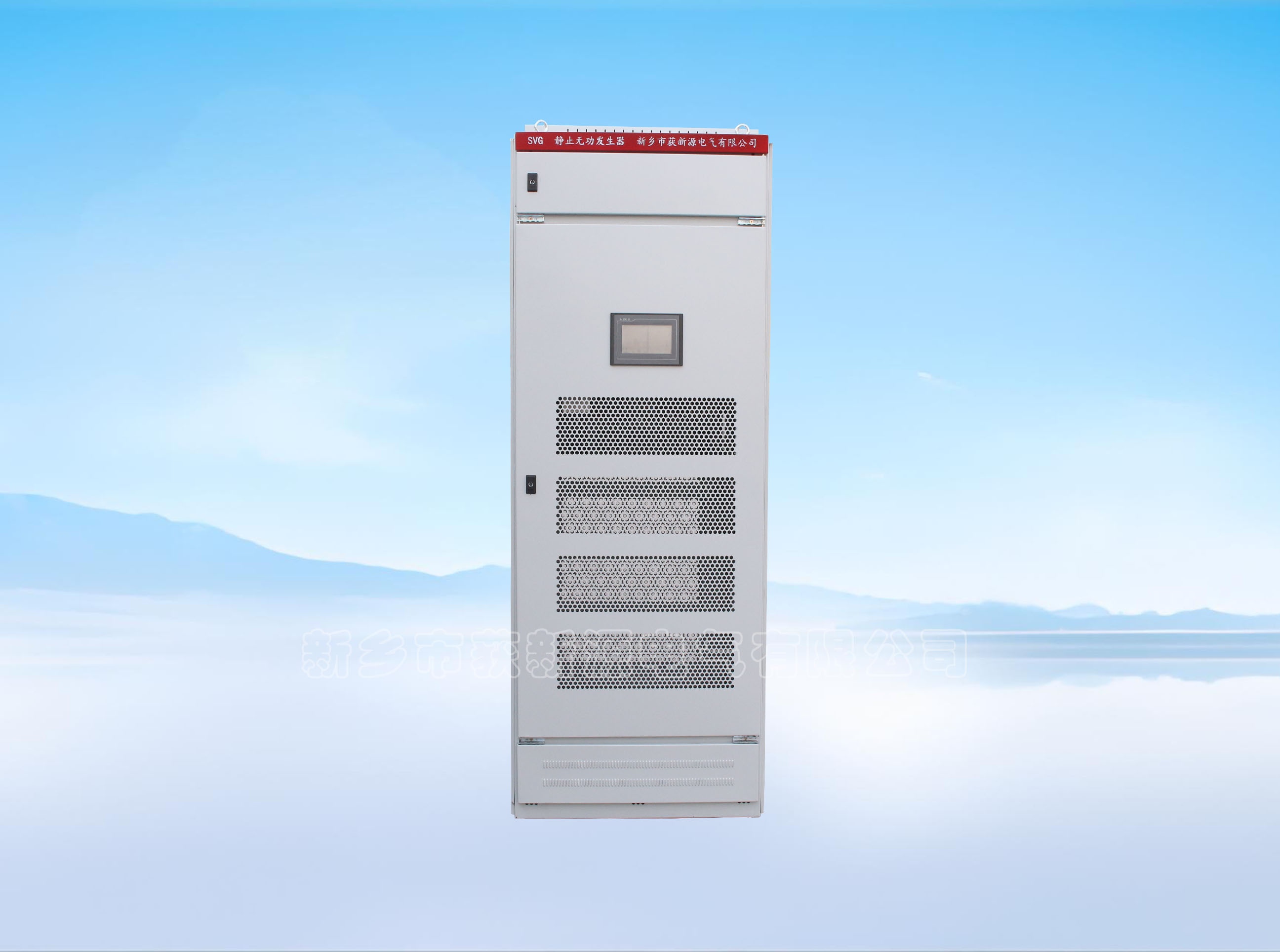

静止无功发生器（简称SVG）采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力无功补偿专用设备。

它由指令电流运算电路和补偿电流发生电路两个主要部分组成。通过外部互感器实时检测电网中无功含量，得到其指令电流，指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块来控制逆变器产生满足要求的无功电流，达到无功补偿的目的

技术参数

v 额定电压 AC  400V±10%   660V±10%

v 额定频率    50Hz±5%

v 接线方式 三相三线/三相四线制

v 安装方式 机架式  壁挂式

v 额定容量    50kVa～800kVar

v 进线方式 侧进线 下进线

v 全响应时间   ≤10ms

v 瞬时响应时间 ≤100us

v 动态电流     1.2倍滤波器额定容量输出，1min

v 功率因数设定补偿 具备

v 感性或容性补偿     可选

保护功能

v 过载保护 自动限流在100%额定输出

v 其他保护 过压保护、欠压保护、过温保护

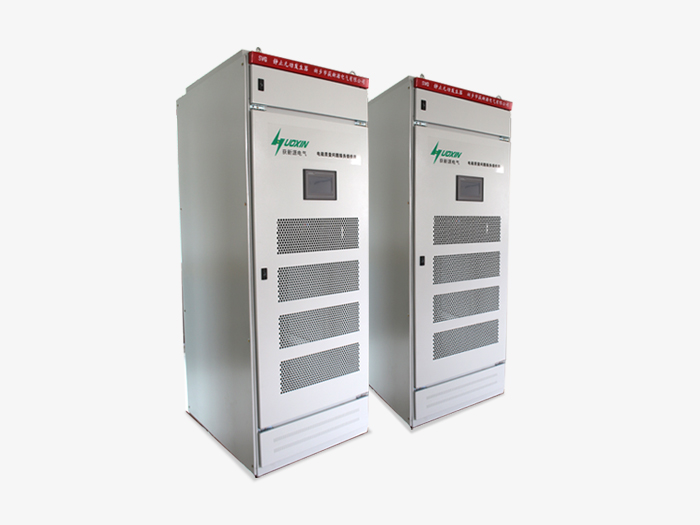

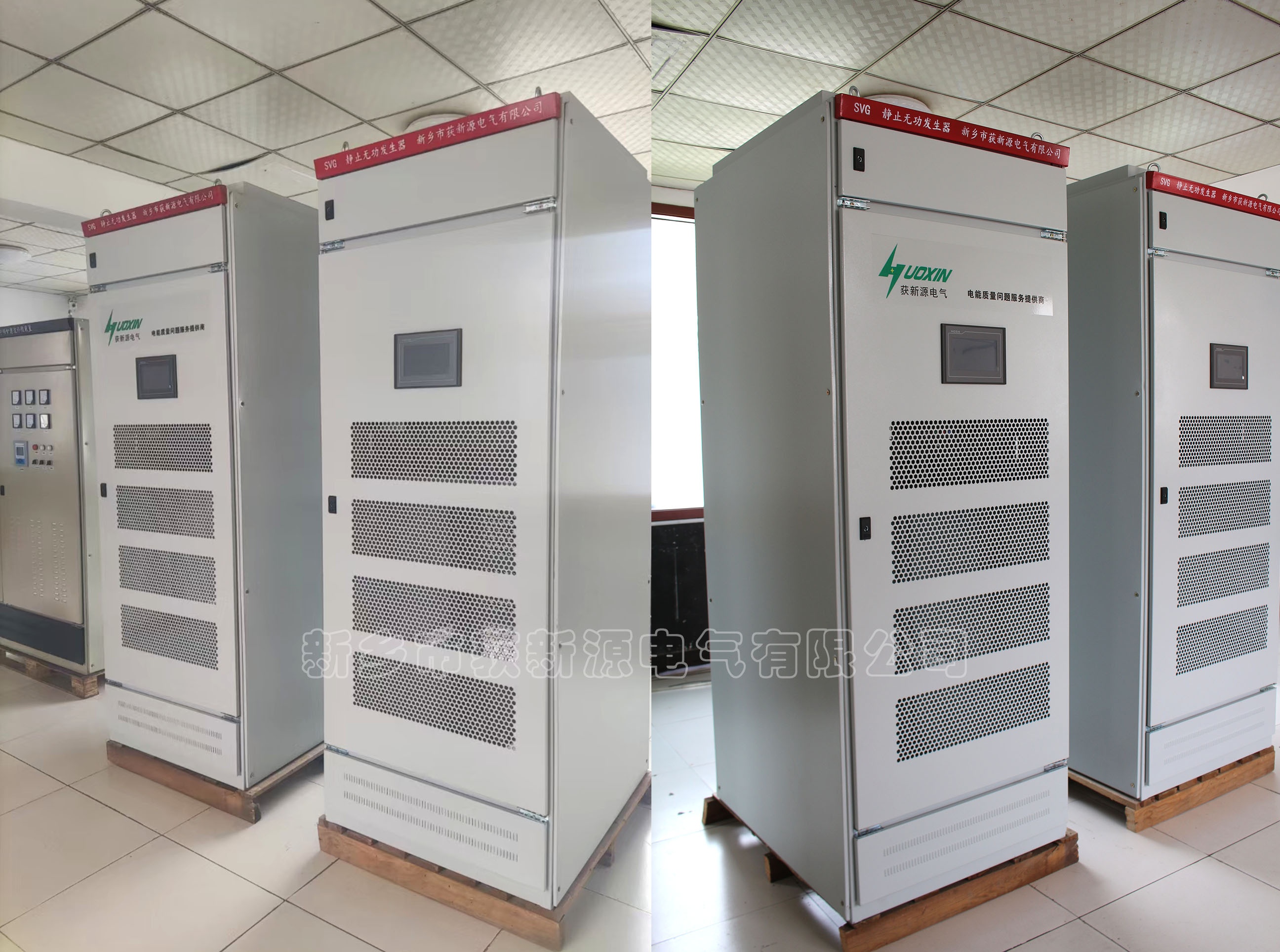

v 运行方式 单机或并联运行 可以

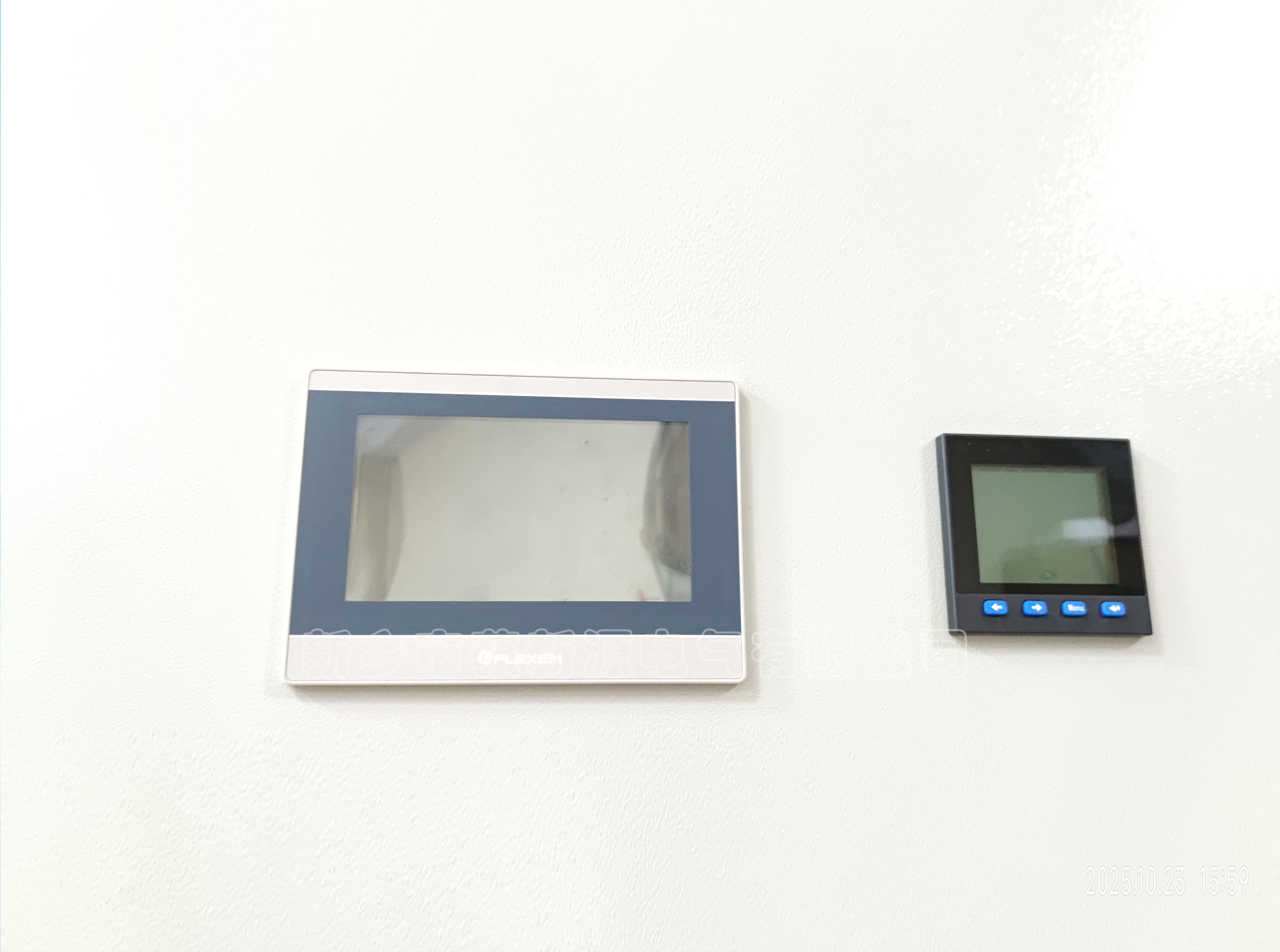

v 显示与操作 显示界面 7英寸触摸屏

v 显示状态 电流、电压、功率、谐波畸变率等

v 操作模式 多种操作模式选择，远程或本地

v 通讯功能    RS485接口    WIFI

v 相序自适应 具备

v 防护等级 IP20（可定制）

v 环境条件

v 运行环境温度 -10℃~40℃

v 储存/运输温度 -40℃~60℃

v 相对湿度       20~95%，无凝露

v 海拔高度      2000m以下
