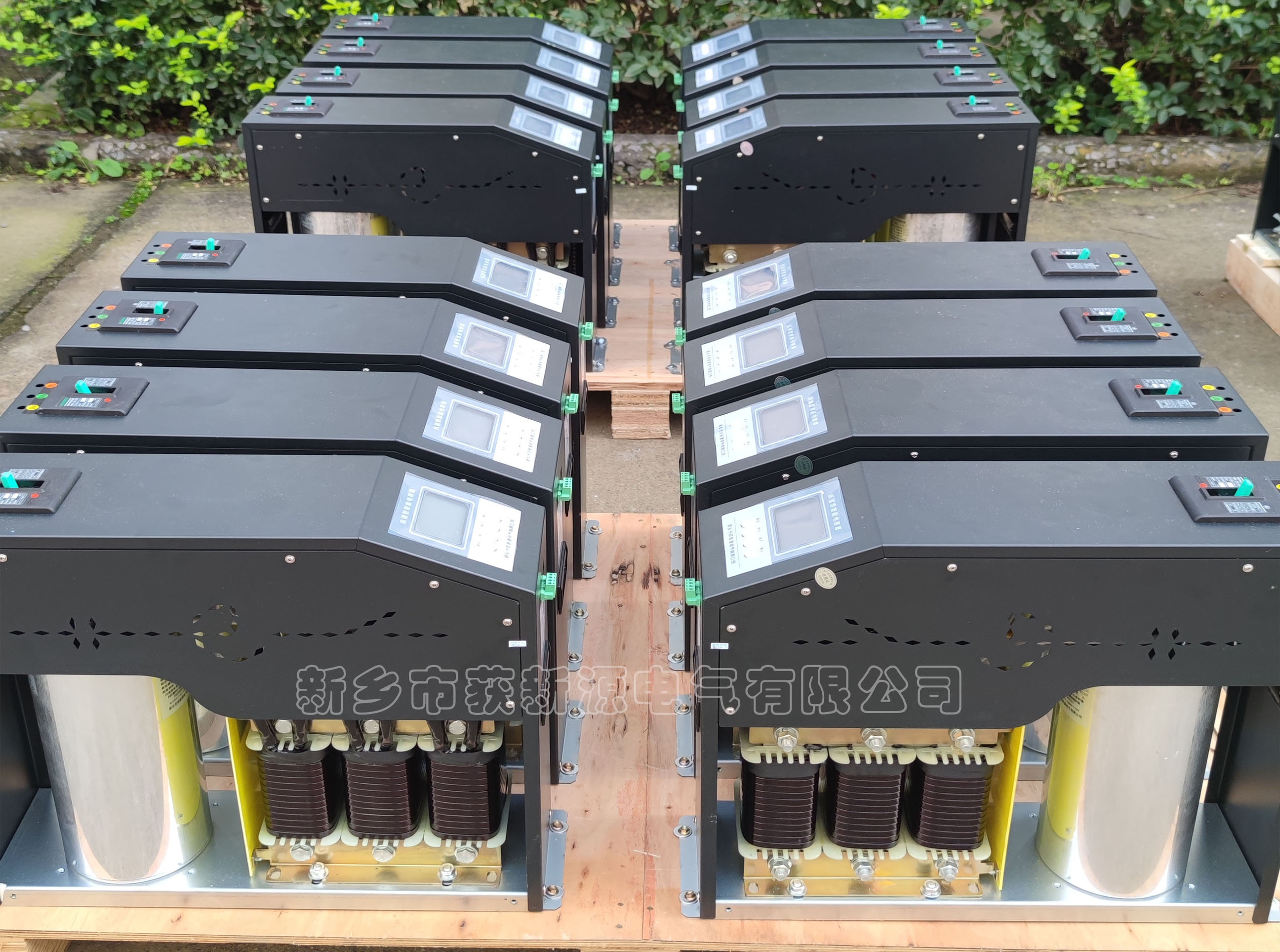

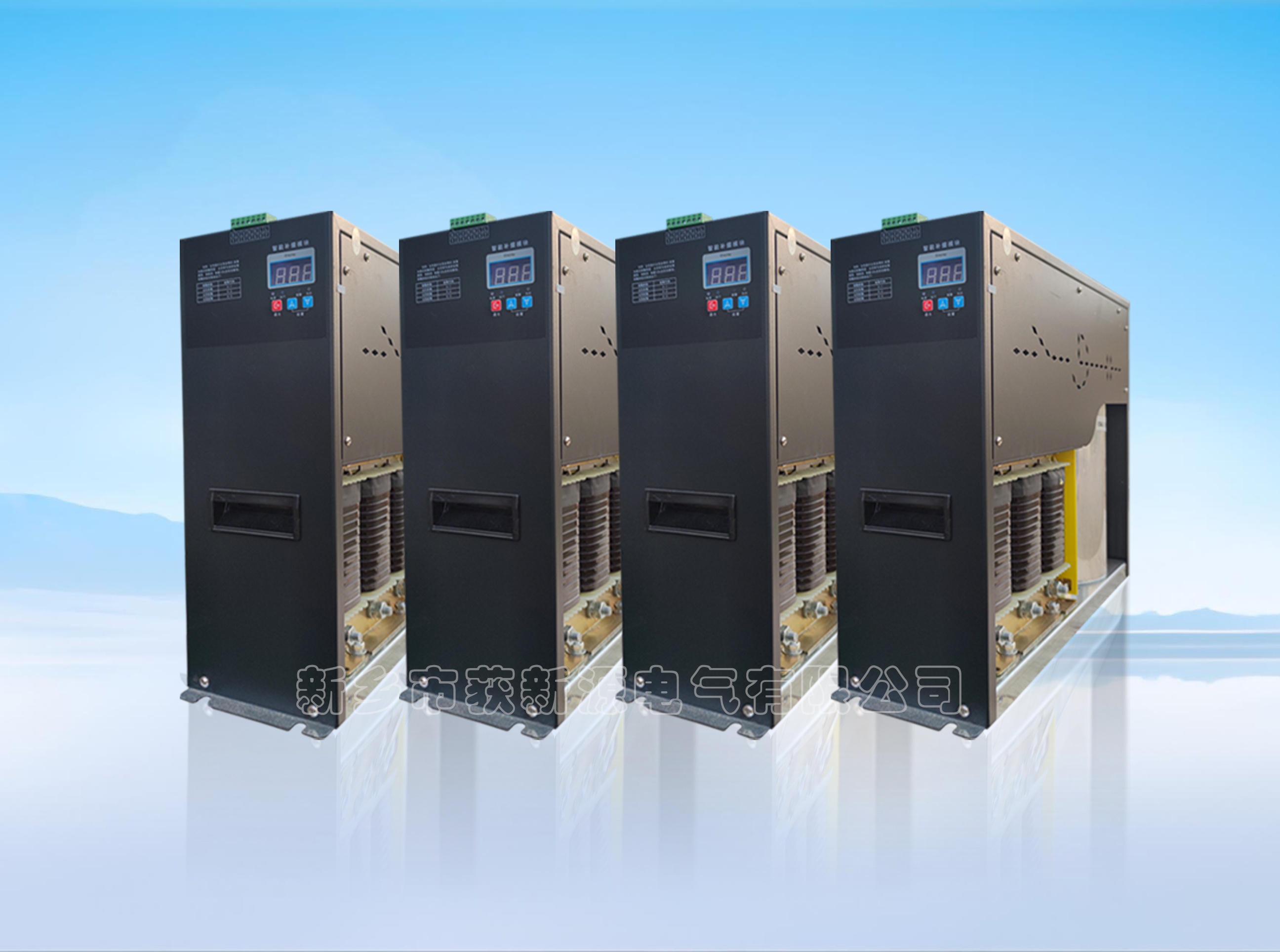

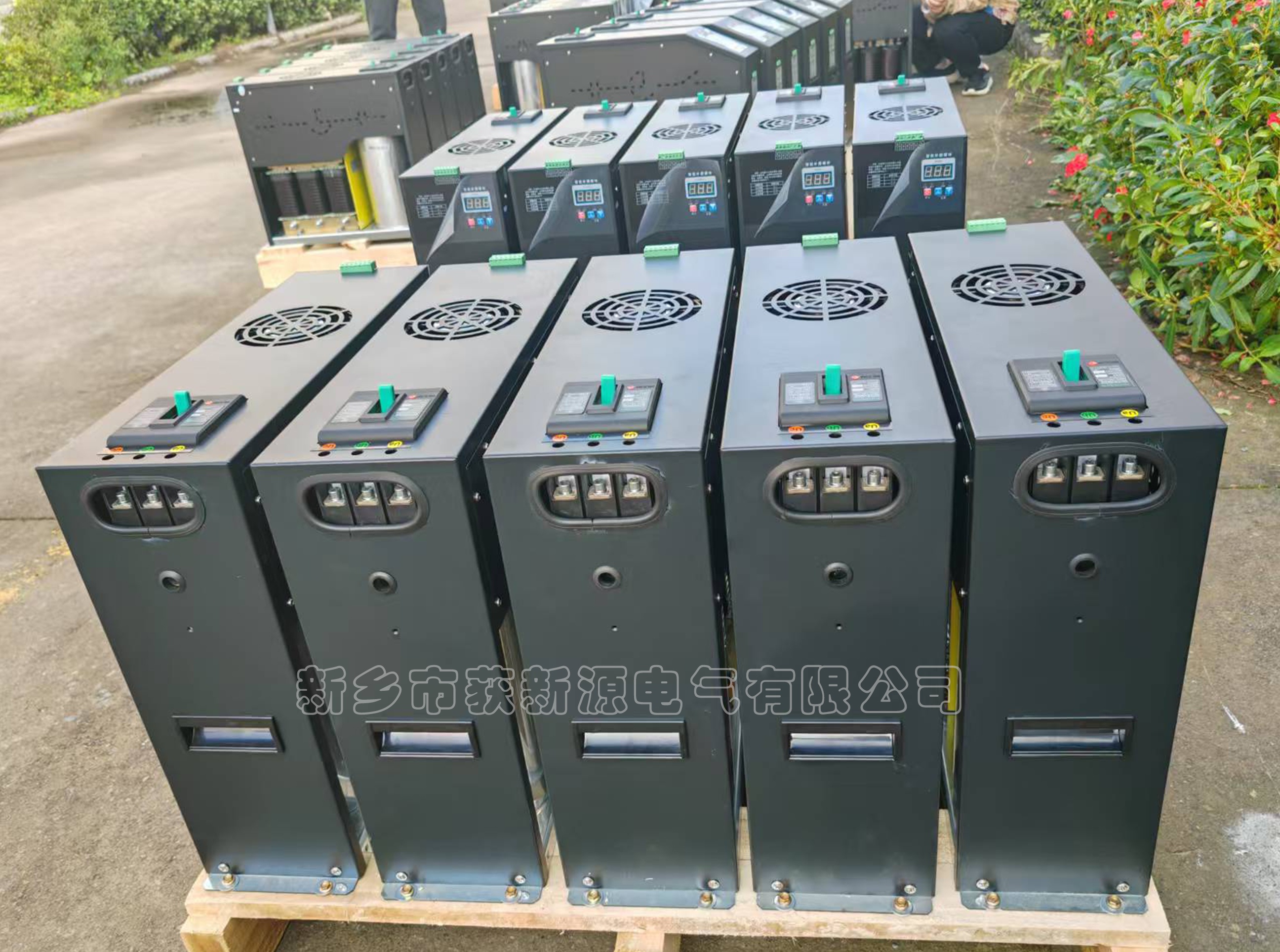

智能电容器（抑制谐波型）

     智能电容器（抑制谐波型）采用模块化安装方式，采样运算控制系统、投切模块、电抗器、电容量一体化组合。可匹配6%、7%、12 %电抗率。

    通完RS 485通讯控制方式，将多个模块以主从方式进行星形网络组合。通过某一台主机直接控制组网的其他从机来进行无功优化。组网内的模块也可独立运算控制。

功能特点:安装方便、便于扩容、维护简单。

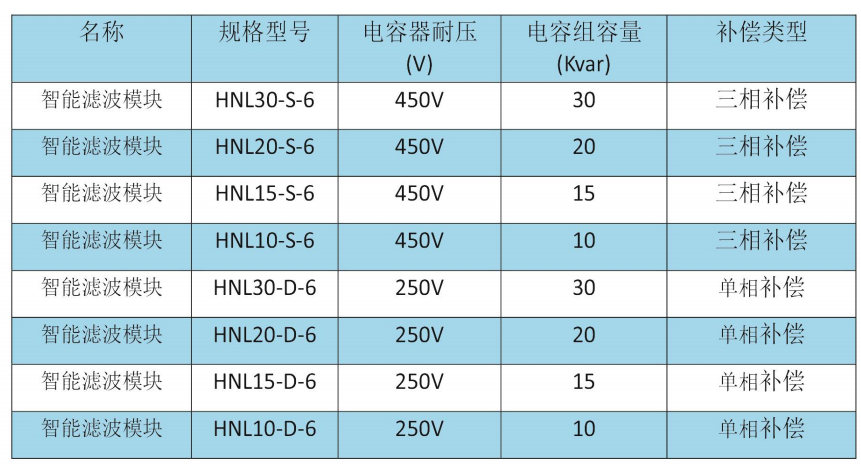

技术参数：
1.工作电源︰AC380V±20%

2.测量方式∶三相四线、交流采样﹔

3.测量电流∶0-5A，灵敏度≥30mA ;

4 .测量精度︰电压±0.5%电流±0.5%功率±1.0% ;

功能参数：
保护功能:过压保护、欠压保护、谐波电压保护、谐波电流保护;

附加功能：
RS485通讯MODBUS协议、温度、报警输出。

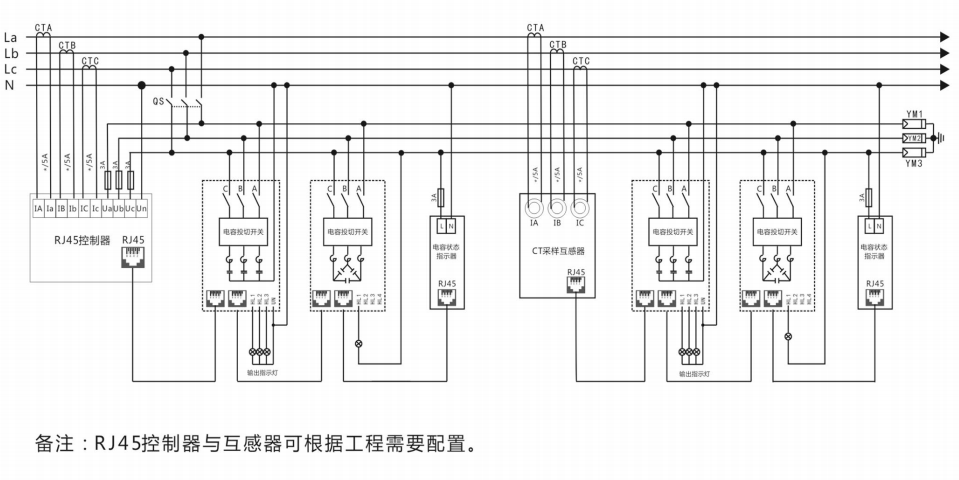

接线图：
